滚珠丝杆工作时常承受弯曲、扭转、疲劳、冲击，同时在滑动与转动部位承受摩擦作用。滚珠丝杆的损坏形式主要是磨损和疲劳。因此，其性能要求是整体必须具有较好的综合力学性能(即一定的强度与韧性配合)和高的尺寸稳定性，相关工作部位(滚道、轴径)要求具备高硬度、高强度和足够的耐磨性。德胜全自动滚珠丝杆中频调质设备是针对丝杠淬火而定制的专用成套设备。滚珠丝杆高频淬火设备可对不同长度和直径的滚珠丝杆进行淬火，比如长度：最长6000mm，最短不小于2000mm，直径：16-80mm，淬火层深：约3-6mm，淬火硬度：58-62HRC。



       滚珠丝杠中频淬火调质设备的目的是使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的强度、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。也可以通过表面淬火满足零件的耐磨性、铁磁性、耐蚀性等特殊的物理、化学性能。

    滚珠丝杠是各类机床上的关键传动件，它是将旋转运动转变为直线运动或将直线运动转变为旋转运动的传动、定位功能部件。机床丝杠主要有梯形丝杠和滚珠丝杠两大类。其中滚珠丝杆传动效率高，动作灵敏，进给均匀平稳，低速无爬行，定位精度与重复精度高，使用寿命长，广泛应用于数控机床与加工中心上。



一、河南德胜IGBT滚珠丝杆高频淬火成套设备组成和感应淬火设备优势

     1、滚珠丝杆高频淬火设备成套设备包括如下组成：

          A、200KW滚珠丝杆淬火设备                                         一套；

          B、80KW滚珠丝杆回火设备                                            一套

          B、DSSK-6000型卧式全自动数控淬火机床                      一套；

          C、闭式冷却系统                                                            一台；

     注：河南德胜滚珠丝杆高频淬火成套设备是根据用户零件淬火的详细要求而进行的定制。（比如淬火深层、淬火硬度、淬火工艺流程等）

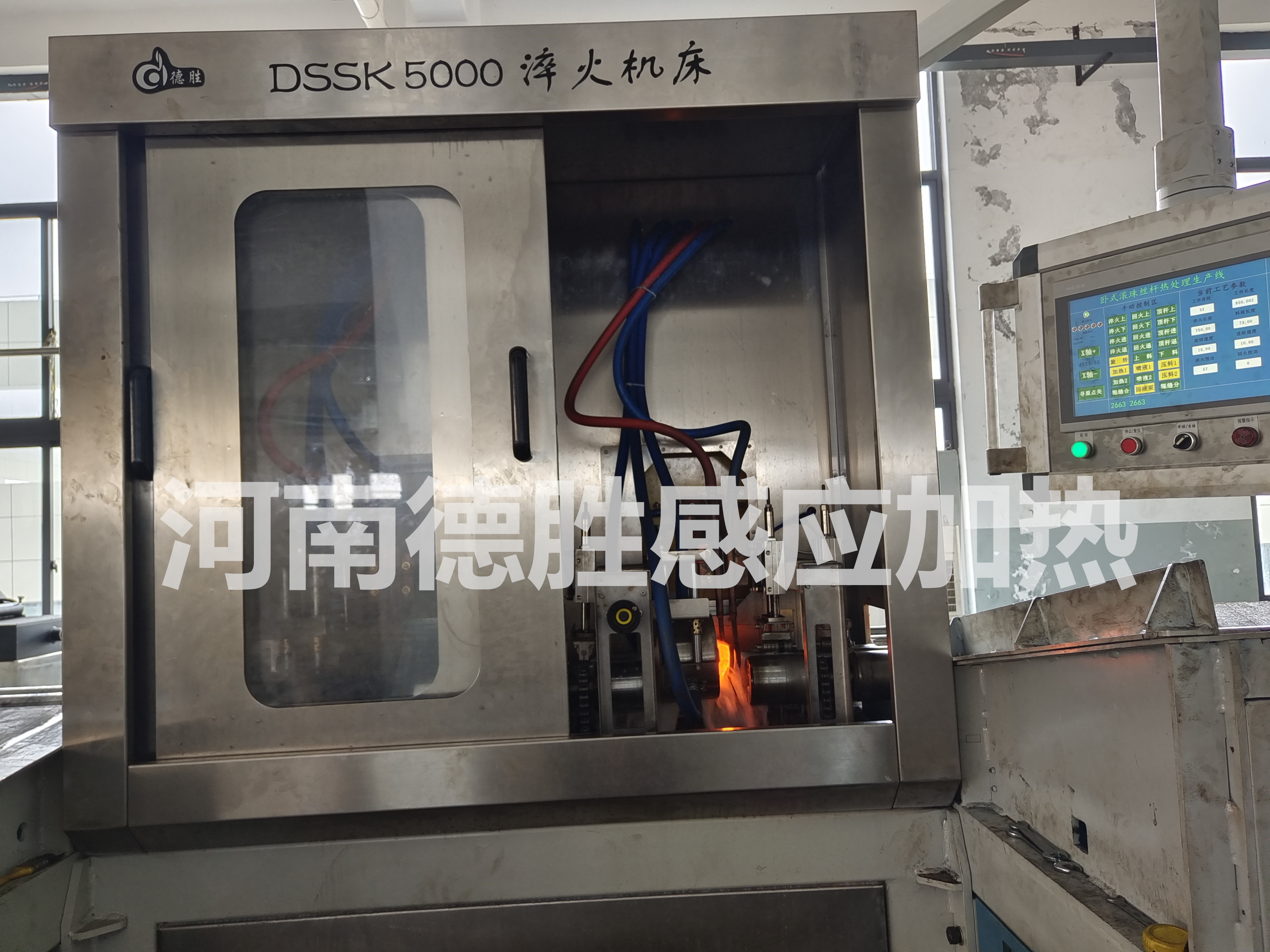

     德胜定制的DSSK-6000型卧式淬火机床主要用于等径长轴类零件的表面热处理，卧式床身结构，采取工件移动淬火方式。采用西门子PLC控制系统，能精确地对零件表面进行整体或分段淬火。机床与感应加热电源配套，能进行Φ16mm～Φ80mm长度2000mm-6000mm的各种轴杆类工件表面感应热处理。采用喷淬冷却方式，具有手动、自动功能，操作方便，维护简单。

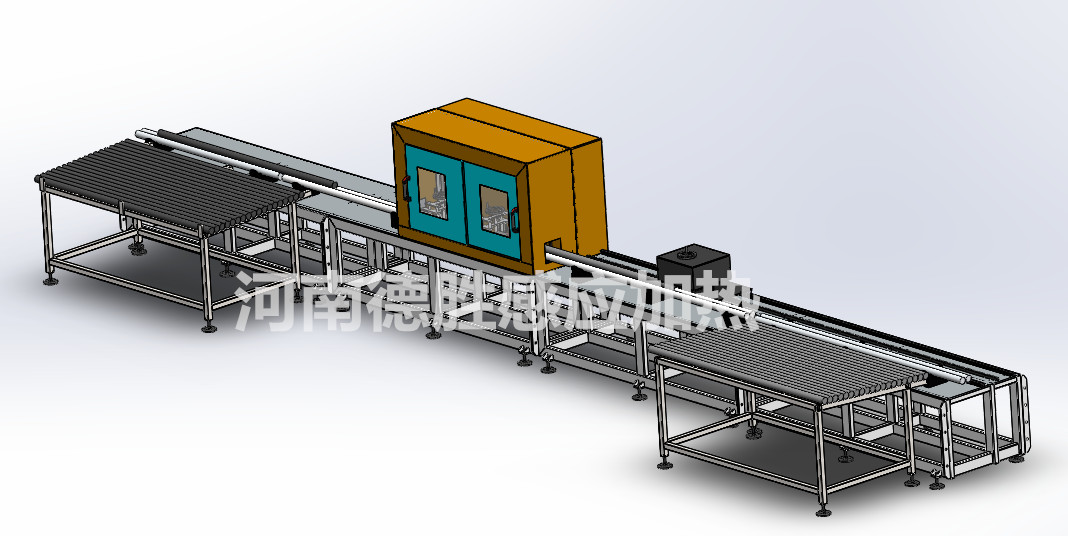

      滚珠丝杆卧式全自动数控淬火机床包含：床身、旋转托辊、送料回转顶头、进给传动总成、负载装置、上下料机构、PLC数控系统及机床电气控制等几大部分。

    2、全数字感应淬火设备优势

     2.1、水电分离设计-----在水路发生漏水、水管断裂等情况下，不会引起电气部分损坏；水电分离设计有效避免由于设备冷却水路漏水对设备自身造成的损坏。水路侧可以耐3分钟淋水测试，这在业界为首创设计。

     2.2、复合母排设计-----减少电路分布参数造成的IGBT开关器件易损坏；

     2.3、整机全封闭设计-------机箱内部与车间环境空气隔离，解决车间粉尘、环境潮湿等对设备的影响；

     2.4、信号传输采用光纤-------提高设备运行稳定性。

二、滚珠丝杆淬火设备参数

型号	DSDH-200型/80型
输入电源	三相380VAC，50-60Hz
输出功率	淬火200kW+回火80KW
功率调节范围	5%-100%范围内任意调节
功率控制精度	±1%
输出频率	5-20kHz自适应
抗电压波动性能	电网电压波动±10%，输出功率波动±1%
效率	≥97%
防护等级	IP54
工作模式	恒流/恒功率任意选择
控制系统	DSP+CPLD
控制方法	内部控制和远程控制任意切换
操作界面	人机界面+按钮
通讯接口	以太网口/RS485
工作环境温度	0-40℃
工作环境湿度	≤90%RH
工作环境其他要求	无导电尘埃，无腐蚀金属，无破坏绝缘气体
工作环境海拔	≤1000m
冷却方式	强制水冷及空调风冷相结合
重量约	300kg
外形尺寸约	W900 x D700 x H2000
外观颜色	RAL 7035 Grey

三、滚珠丝杆高频淬火设备操作保护电路全面：

在控制电路中设有各种操作，保护电路、主电路与控制电路的上电、掉电先后次序，以及使用人员的误操作等，均不会对系统产生任何影响。

具体的保护功能有：

1、 缺相保护--检测三相交流输入是否有缺相，如缺相立刻保护，停止工作。

2、 过电流保护--系统过电流截止保护，防止设备因过电流而损坏功率器件。

3、 过电压保护--对电源电压进行监控，当电源电压过高立刻保护，有效的防止功率器件损坏。

4、欠电压保护---对电源电压进行监控，当电源电压过低立刻保护，有效的防止功率器件损坏。

5、水压低保护---冷却水压力保护，水压过低时立刻保护，有效的防止感应线圈被烧坏。

6、超温保护---对冷却水及散热器温度进行监控，防止功率器件因温度过高损坏。

 四、滚珠丝杆感应淬火设备技术特点

1、采用德国IGBT变频，电压反馈串联谐振电路。变换效率高达97.5%以上，比可控硅设备节电30%；

2、 不论输出功率的大小，功率因数始终不小于0.95。任何负载下均可启动成功。具有频率自动跟踪的功能，在全过程中始终能够保证高功率因数；

3、  整个控制系统均为数字集成化，各种保护动作速度快，整机的故障率低，寿命长；

4、 双闭环控制功能,高效快速加热，优化金属工件加热过程。

5、感应淬火设备保护电路设有过压、过流、水温、缺水、缺相等报警指示并自动控制和保护。

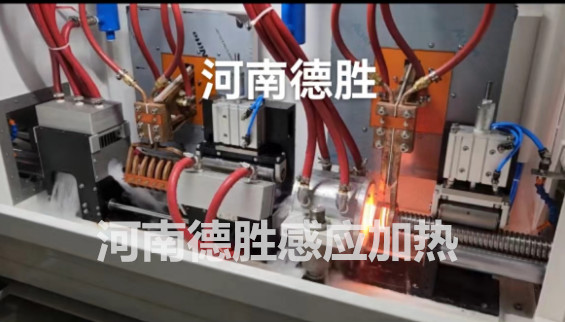

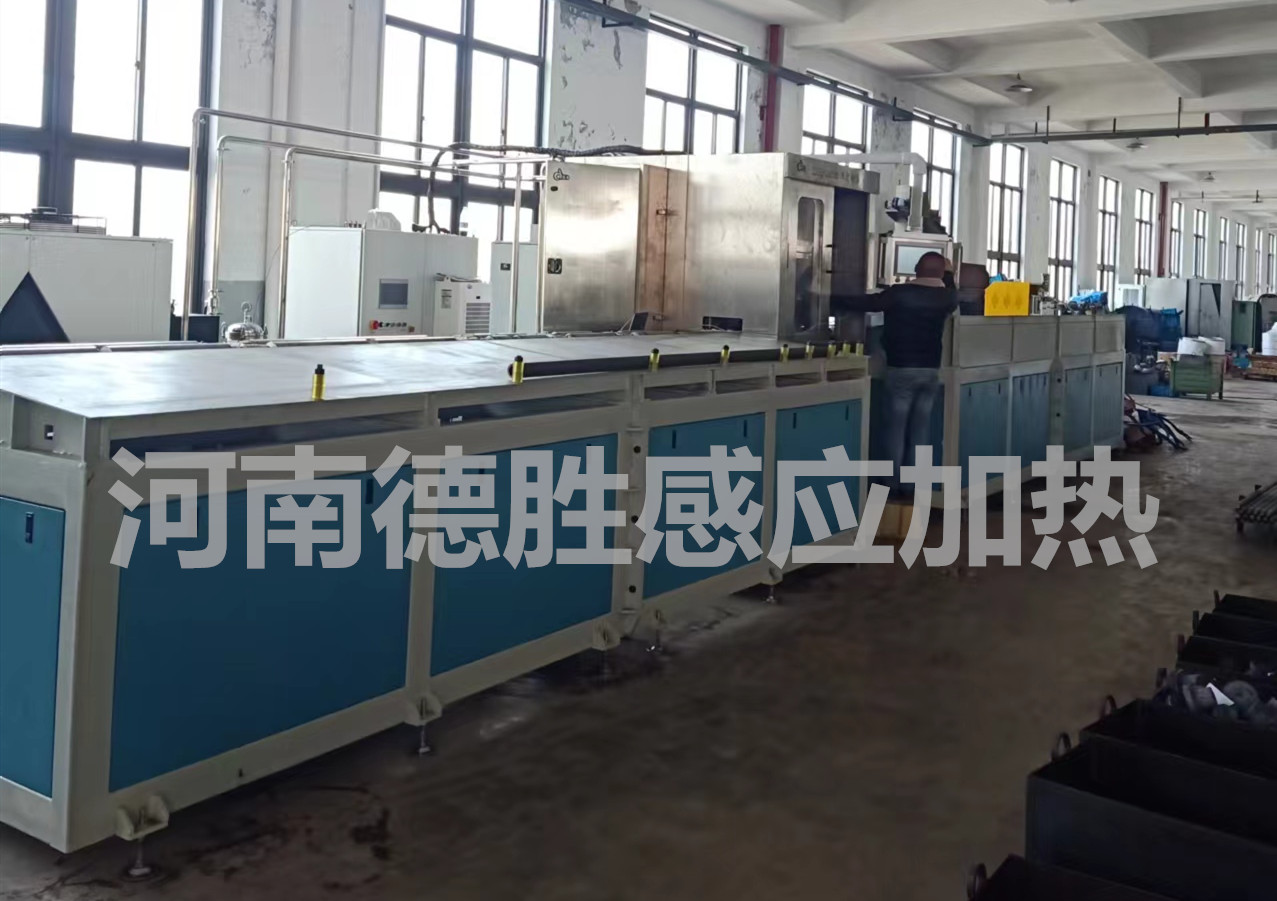

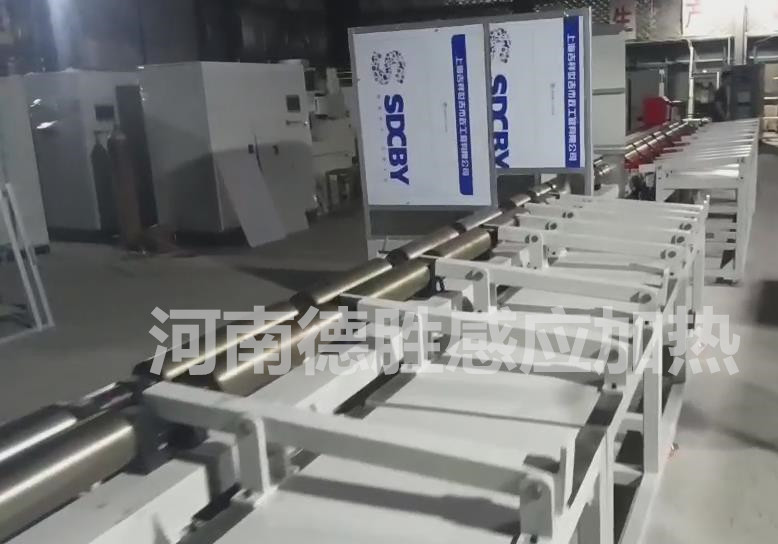

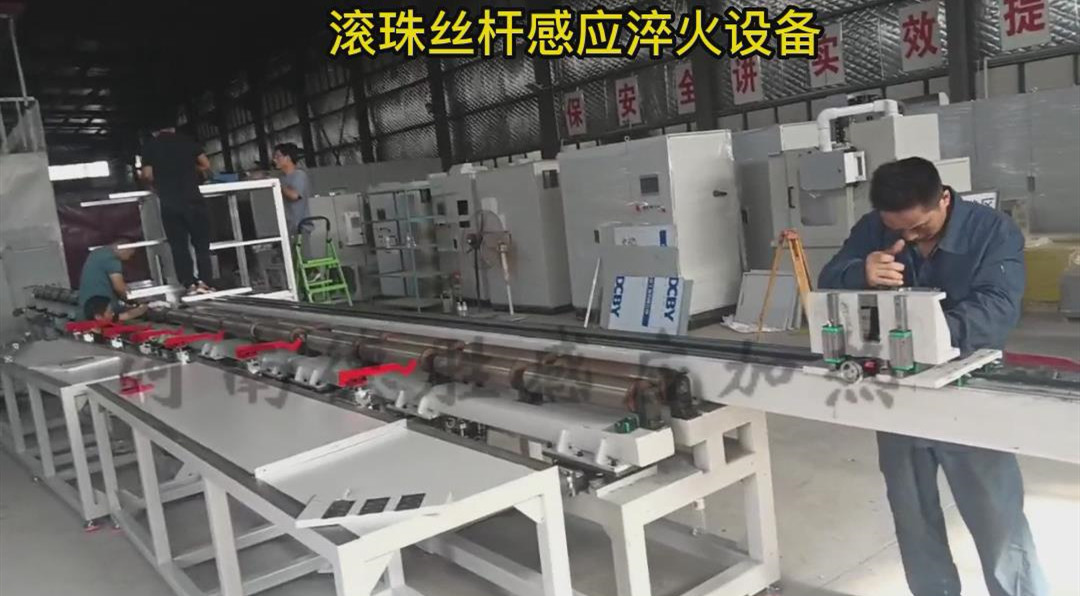

五、滚珠丝杆感应淬火设备应用场景



六、质量保证措施和服务承诺

1、质量保证措施

1.1、精心设计，各配件标准化生产，严格调试。

1.2、所有电气元器件选择国际国内品牌，主要配套件由定点厂家生产。

1.3、生产、管理、工艺、质检各部门对产品质量层层把关，加强工序间的检查，严格出厂的检验，确保产品的质量。

2、服务承诺

2.1、为需方提供全套维护用使用说明书；

2.2、供方派技术人员到买方现场负责设备的试运行和调试；

2.3、在买方现场对操作人员、维修人员进行技术培训；

2.4、在设备验收后，供方留一名技术人员监护设备使用情况，监护时间为2天；

2.5、对产品质量长期跟踪服务，设备在验收后一年内，供方免费负责解决设备质量异常现象，在接到故障信息后，24小时响应，最短时间以内排除故障（不可抗拒因素除外）；

2.6、设备在验收一年后直至设备使用期限内，供方有义务详尽回答有关设备操作、维护、使用等方面的技术问题；此期间供方维修只收取维修成本费，维修成本费由维修人员差旅费、外出期间工资、更换器件成本费组成。
